| 2.5V 超级电容器 |
当前位置：首页 > 产品 >2.5V 超级电容器 |
|
|
| 2.5V 超级电容器 |
|

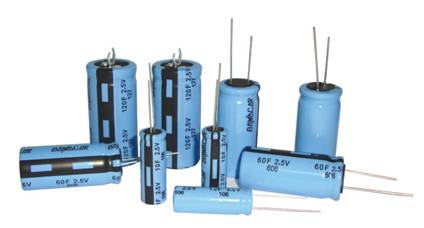

| 2.5V SCEC系列 |
| 特点：圆柱体结构，引线型或焊片型引出端，符合RoHS指令标准 |
| 技术参数： |
| 工作温度范围 |
-25℃～+70℃ |
| 额定容量 |
1F-350F |
| 容量偏差 |
±20% |
| 额定电压 |
2.5V |
| 浪涌电压 |
2.7V |
| 引出端类型 |
1F-60F |
90F-350F |
| 引线型 |
焊片型 |
| 高温负荷特性 |
额定电压UR下，温度70℃，工作1000小时 |
| 容量变化△C |
≤30%初始值 |
| 内阻ESR |
≤2倍规定值 |
| 自放电测试 |
以0.01A/F充电至额定电压UR，保持UR12小时，然后放电 |
| 温度特性 |
在-25℃，+25℃，+70℃温度下测量 |
| 容量变化△C |
≤30%初始值 |
| 内阻ESR |
≤4倍规定值 |
| 循环寿命 |
电压2.50V到1.25V，循环充放电500,000次 |
| 容量变化△C |
≤30%初始值 |
| 内阻ESR |
≤2倍规定值 |
|
| |
| 型号一览 |
| 型??? 号 |
容量 |
ESR AC |
ESR DC |
IR(A) |
IMAX(A) |
质量(g) |
尺寸ΦD×L |
引出端距离P |
引出端尺寸d |
|
| （F） |
(mΩ1kHz) |
(mΩ) |
(mm) |
(mm) |
(mm) |
| SCPC2R5105 |
1 |
300 |
500 |
0.22 |
0.83 |
0.8 |
Φ8×13 |
3.5 |
0.6 |
|
| SCPC2R5205 |
2 |
150 |
400 |
0.43 |
1.38 |
1.2 |
Φ8×20 |
3.5 |
0.6 |
|
| SCPC2R5305 |
3 |
140 |
350 |
0.62 |
1.82 |
1.7 |
Φ8×20 |
3.5 |
0.6 |
|
| SCPC2R5505 |
5 |
110 |
250 |
1.00 |
2.77 |
2.2 |
Φ10×20 |
5 |
0.6 |
|
| SCPC2R5805 |
8 |
80 |
150 |
1.61 |
4.55 |
3.0 |
Φ13×21 |
5 |
0.6 |
|
| SCPC2R5106 |
10 |
65 |
120 |
2.01 |
5.68 |
3.6 |
Φ10×30 |
5 |
0.6 |
|
| SCPC2R5206 |
20 |
40 |
80 |
3.79 |
9.62 |
6.5 |
Φ16×32 |
5 |
0.6 |
|
| SCPC2R5256 |
25 |
35 |
65 |
4.81 |
11.90 |
7.7 |
Φ16×25 |
7.5 |
0.8 |
|
| SCPC2R5306 |
30 |
25 |
60 |
5.52 |
13.39 |
12.5 |
Φ16×32 |
7.5 |
0.8 |
|
| SCPC2R5506 |
50 |
20 |
35 |
9.25 |
22.73 |
18.5 |
Φ18×32 |
7.5 |
0.8 |
|
| SCPC2R5606 |
60 |
20 |
30 |
11.02 |
26.78 |
22.5 |
Φ18×40 |
7.5 |
0.8 |
|
| SCPC2R5906 |
90 |
15 |
28 |
14.96 |
32.05 |
35 |
Φ22×54 |
10±0.2 |
1×1.5×7 |
|
| SCPC2R5127 |
120 |
18 |
25 |
18.75 |
37.50 |
46 |
Φ22×45 |
10±0.2 |
1×1.5×7 |
|
| SCPC2R5227 |
220 |
14 |
18 |
33.13 |
63.95 |
70 |
Φ25×60 |
10±0.2 |
1×1.5×7 |
|
| SCPC2R5357 |
350 |
6 |
10 |
51.47 |
97.22 |
90 |
Φ35×60 |
23±0.2 |
1×1.5×7 |
|
|
ESR AC=等效串联内阻，1kHz |
ESR DC=直流内阻 |
| IR=额定放电电流，25℃，5sec自UR放电至1/2UR，IMAX=最大放电电流，25℃，1sec自UR放电至1/2UR |
|
| |
